Ein Drehfutter ist eine Spannvorrichtung, die zum Spannen von Gegenständen mit quadratischer oder radialer Symmetrie verwendet wird. Sie werden an Bohrern und Fräsern angebracht, um Werkzeuge zu spannen, und an Drehmaschinen, um ein Werkstück zu halten. Ein Drehfutter ist an einer Spindel befestigt, die sich in einem Spindelstock dreht. Bohrfutter werden an einer Bohrmaschine befestigt, indem die Rückseite auf eine Gewindespindel geschraubt wird. Spannfutter spannen ein Werkstück mit Backen oder Stahleinsätzen ein, die kreisförmig auf der Futterfläche angeordnet sind. Die Backen bewegen sich spiralförmig, um ein Werkstück oder ein Werkzeug zu umschließen, und werden mit Hilfe eines Spannfutters oder eines Sechskantschlüssels festgezogen oder gelöst. Aufgrund seiner geringeren Größe kann ein Bohrfutter mit der Hand angezogen werden. Diese Arten von Bohrfuttern werden als schlüssellose Bohrfutter bezeichnet. Zu den Futtertypen gehören Backen mit selbstzentrierenden oder unabhängigen Spannmöglichkeiten.

Selbstzentrierendes

Selbstzentrierendes DrehfutterEin selbstzentrierendes Drehfutter, das auch als Schneckenfutter bezeichnet wird, verwendet Backen, die durch eine Schnecke miteinander verbunden sind, um ein Werkstück zu halten. Selbstzentrierende Futter können mit 2, 3, 4 oder 6 Backen ausgestattet sein, je nach den Bedürfnissen des Bedieners und der auszuführenden Arbeit. Selbstzentrierende Spannfutter werden auch als Universalspannfutter bezeichnet. Diese Futter nehmen kreisförmige oder sechseckige Gegenstände auf und werden verwendet, wenn eine relativ genaue Zentrierung erwünscht ist. 4-Backen- oder 6-Backen-Futter bieten einen besseren Halt auf einem Werkstück. Dünnwandiges Material verformt sich weniger, wenn der Bediener das Werkstück mit einem 4-Backen- oder 6-Backen-Futter einspannt, und 4-Backen-Futter eignen sich am besten für die Bearbeitung von Vierkantstangen. Selbstzentrierende und universelle Futter werden auf Drehbänken und Teilapparaten montiert.

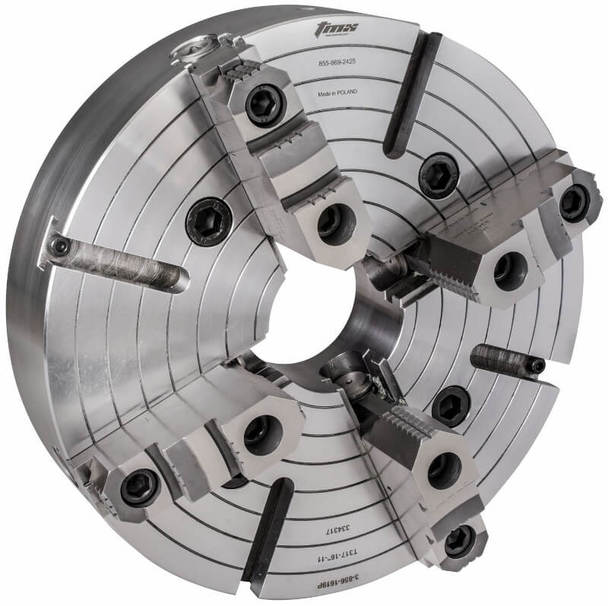

Unabhängiges

Unabhängiges DrehfutterEin unabhängiges Futter arbeitet ohne den Einsatz einer Schnecke. Die Backen bewegen sich in ihren eigenen Backenbahnen, die auf einer Rollspindel befestigt sind, und können unabhängig voneinander bewegt werden, um ungerade geformte Werkstücke zu bearbeiten. Unabhängige Backen bieten dem Bediener Kontrolle und Präzision, erfordern jedoch eine längere Einrichtungszeit, um sicherzustellen, dass alle 4 Backen das Werkstück genau wie vorgesehen greifen. Diese Arten von Spannfuttern werden in der Regel zum Spannen von ungewöhnlich schwerem Material und unregelmäßig geformten Werkstücken verwendet. Um die Effizienz der Arbeitsgeschwindigkeit eines selbstzentrierenden Spannfutters mit der anpassungsfähigen Spannung eines unabhängigen Spannfutters zu kombinieren, kann ein Bediener ein vielseitiges selbstzentrierendes unabhängiges Kombinationsfutter verwenden. Bei Kombinationsfuttern kann der Bediener die Backen auf ein Werkstück einstellen, einen Futterschlüssel in den Futterkörper einführen und an einer Schnecke drehen, die mit allen vier Backenschrauben verbunden ist, um die Backen in exakten Intervallen auf das Werkstück zu und von ihm weg zu bewegen. Wie bei einem unabhängigen Futter ist das Einrichten eines Kombinationsfutters länger als das eines selbstzentrierenden Futters, ermöglicht aber eine schnellere Wiederholbarkeit bei mehreren ähnlichen Werkstücken als ein einfaches unabhängiges Futter. Unabhängige Futter werden auf Drehbänken und Teilapparaten montiert.
