LC oszcillátorok.

Az LC oszcillátor az oszcillátorok olyan típusa, ahol egy LC (induktor-kondenzátor) tartályáramkört használnak az oszcillációk fenntartásához szükséges pozitív visszacsatolás biztosítására. Az LC tartály áramkört LC rezonáns áramkörnek vagy LC hangolt áramkörnek is nevezik. A tartós oszcillációra vonatkozó Barkhausen-kritérium szerint egy áramkör csak olyan frekvenciákon képes stabil oszcillációt fenntartani, amelyeken a rendszer hurokerősítése egyenlő vagy nagyobb, mint 1, és a bemenet és a kimenet közötti fáziseltolódás 0 vagy 2π egész számú többszöröse. Az LC oszcillátorok BJT, FET, MOSFET, opamp stb. segítségével valósíthatók meg. Az LC oszcillátorok tipikus alkalmazásai közé tartoznak az RF jelgenerátorok, frekvenciakeverők, tunerek, szinuszhullám-generátorok, RF modulátorok stb. Mielőtt részletesen bemutatnánk az LC oszcillátorokat, vessünk egy pillantást az LC tartály áramkörre.

LC tartály áramkör.

LC hangolt áramkör

Bár az eredeti tartály áramkör egy párhuzamosan kapcsolt kondenzátort és induktort jelent, a kapcsoló és egy feszültségforrás a magyarázat megkönnyítése érdekében szerepel az áramkörben. Kezdetben feltételezzük, hogy az S kapcsoló 1-es helyzetben van. A kondenzátor feltöltődik egy V feszültségre, amely a feszültségforrás. Tegyük fel, hogy a kapcsolót az alábbi ábrán látható módon a 2. pozícióba helyezzük.

LC hangolt áramkörA C kondenzátor elkezd kisülni az induktoron keresztül L. A kondenzátoron keresztüli feszültség csökkenni kezd, és az induktoron keresztül folyó áram elkezd növekedni. A növekvő áram elektromágneses mezőt hoz létre a tekercs körül, és amikor a kondenzátor teljesen lemerül, a kondenzátorban tárolt elektrosztatikus energia teljes mértékben átkerül a tekercsbe elektromágneses mezőként. Mivel a kondenzátorban nincs több energia a tekercsen átfolyó áram fenntartásához, a tekercs körüli mező csökkenni kezd, és a tekercsen átfolyó áram csökken. Az elektromágneses indukció miatt az induktor L(di/dt) értékű ellenáramot hoz létre az áramváltozással szemben. Ez az ellen-EMF újra elkezdi tölteni a kondenzátort.

Amikor a kondenzátor teljesen feltöltődik, az egyszer az induktorban elektromágneses mezőként tárolt energia elektrosztatikus mezőként a kondenzátorba kerül. Ezután a kondenzátor ismét elkezd kisülni, és a ciklus megismétlődik. Ez a ciklikus energiaátvitel a kondenzátor és az induktor között az oka annak, hogy a tartálykörben rezgések keletkeznek.

Ha ideális kondenzátort és induktort használunk, ezek a rezgések az idő végéig fennmaradnak. Gyakorlati esetben azonban az induktornak van némi ohmos ellenállása, a kondenzátornak pedig némi szivárgás. Ezek a tökéletlenségek bizonyos mennyiségű energiát pazarolnak a ciklusok között, ami lépésről lépésre az amplitúdó csökkenését eredményezi, és végül az oszcillációk elhalnak. Ezt a fokozatos amplitúdócsökkenést, amely az oszcilláció halálához vezet, csillapításnak nevezzük. A csillapított LC-tartálykörben keletkező rezgések az alábbi ábrán látható módon fognak kinézni.

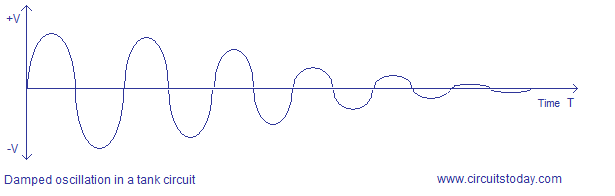

csillapított rezgések a tartálykörben

Egy gyakorlati LC-oszcillátorban a Barkahusen-kritériumon kívül valamilyen módon kompenzálni kell a tartálykörben elveszett energiát. Aktív elemek, például BJT, FET, opamp stb. alkalmazása az LC-oszcillátorban mindezen követelmények teljesítésének egyik módja. Az LC-oszcillátor áramkörben az aktív elemnek három alapvető feladata van.

  • A szükséges nyereség megadása.
  • Segítség a szükséges pozitív visszacsatolási feltételek elérésében.
  • Kompenzálja a tartálykörben elveszett energiát.

LC oszcillátorok és típusai.

Hangolt kollektoros oszcillátor.

A hangolt kollektoros oszcillátor az LC oszcillátorok alaptípusának mondható. Itt egy transzformátor és egy kondenzátor párhuzamosan kapcsolódik az oszcillátor kollektoráramkörén keresztül. A transzformátor és a kondenzátor primerje alkotja az alapvető tartályáramkört. A transzformátor szekundere a tartálykörben előállított oszcillációk egy részét visszatáplálja a tranzisztor bázisára. Egy tipikus hangolt kollektoros oszcillátor áramköri diagramja az alábbi ábrán látható.

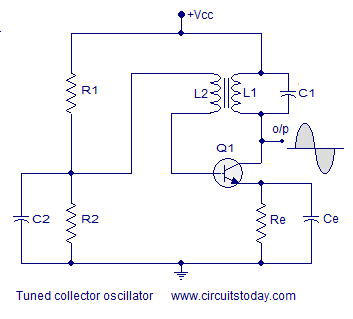

Hangolt kollektoros oszcillátor áramköre

Hangolt bázisú oszcillátor.

A hangolt bázisú oszcillátor egyfajta LC tranzisztoros oszcillátor, ahol a hangolt áramkör a tranzisztor bázisa és földje között helyezkedik el. Egy transzformátor primer tekercse és egy kondenzátor alkotja a hangolt áramkört. A transzformátor szekunder tekercsét használják visszacsatolásra. A hangolt bázisú oszcillátor áramköri diagramja az alábbi ábrán látható.

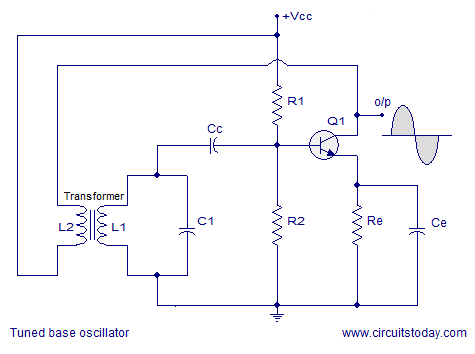

hangolt bázisú oszcillátor áramkör

Hartley-oszcillátor.
A Hartley-oszcillátor egyfajta LC-oszcillátor, ahol a tartálykör két induktorból és egy kondenzátorból áll. Az induktorok sorba vannak kapcsolva, a kondenzátor pedig párhuzamosan van a soros kombinációval. Ralph Hartley amerikai tudós találta fel 1915-ben. A Hartley oszcillátor tipikus működési frekvenciája 20KHz és 20MHz között van, és BJT, FET vagy opamp segítségével valósítható meg. A Hartley-oszcillátor áramköri diagramja az alábbi ábrán látható.
 Hartley-oszcillátor áramkör
Colpitts-oszcillátor.
A Colpitts-oszcillátor egy másik típusú LC-oszcillátor, ahol a tartálykör két kondenzátorból és egy induktorból áll. A kondenzátorok sorba vannak kapcsolva, és az induktor párhuzamosan van csatlakoztatva a kondenzátorok soros kombinációjával. Edwin Colpitts tudós találta fel 1918-ban. A Colpitts oszcillátor tipikus működési tartománya 20KHz és MHz között van. A Colpitts oszcillátor jobb frekvenciastabilitással rendelkezik a Hartley oszcillátorhoz képest. Egy tipikus Colpitts-oszcillátor áramköri diagramja az alábbi ábrán látható.
colpitts-oszcillátor áramkör
Clapp-oszcillátor.
A Clapp-oszcillátor csak a Colpitts-oszcillátor módosítása. A Clapp-oszcillátorban egy további kondenzátor kerül sorba az induktorral a tartálykörben. Ezt a kiegészítő kondenzátort változó frekvenciájú alkalmazásokban változtathatóvá teszik. Ennek az extra kondenzátornak a hozzáadása elszigeteli a másik két kondenzátort a tranzisztor paramétereinek hatásaitól, mint például a csomóponti kapacitás stb., és javítja a frekvenciastabilitást. A Clapp-oszcillátor áramköri diagramja az alábbi ábrán látható.
clapp-oszcillátor
